El ventilador de capa: qué gana y qué pierde tu pieza

Primero: tu impresora tiene dos ventiladores y no hacen lo mismo

Antes de nada hay que deshacer la confusión más común del tema, porque muchas discusiones sobre "el ventilador" acaban mal simplemente porque cada uno habla de uno distinto.

• El ventilador de capa (también llamado de pieza o part cooling) apunta al plástico que acaba de salir de la boquilla, a través de un conducto que rodea la punta. Lo controla tu laminador, cambia durante la impresión y es el protagonista de esta página.
• El ventilador del disipador (o del hotend) apunta a las aletas metálicas que hay encima de la zona caliente. Se enciende solo cuando la máquina calienta, va siempre a tope y tú no lo tocas. Su función es impedir que el calor suba por la garganta y ablande el filamento donde no debe.

La regla para no equivocarte: si el problema es de forma —voladizos caídos, esquinas fundidas, detalle borroso— mira el de capa. Si el problema es de flujo y aparece tras un buen rato imprimiendo, es el otro, y eso se llama heat creep: lo tratamos en la guía de boquilla obstruida y cómo desatascar el hotend.

Y una tercera aclaración, porque el castellano las junta todas bajo la palabra "ventilación": nada de esto tiene que ver con el aire de la habitación. Airear el cuarto donde imprimes es un asunto de salud, no de calidad de pieza, y vive en emisiones de la impresión 3D: COV y partículas. Y si vienes del mundo del corte láser, el aire que sopla sobre el material ahí cumple otra función distinta más, explicada en air assist y extracción de humos. Son cuatro cosas diferentes con el mismo nombre.

Qué hace realmente el ventilador de capa

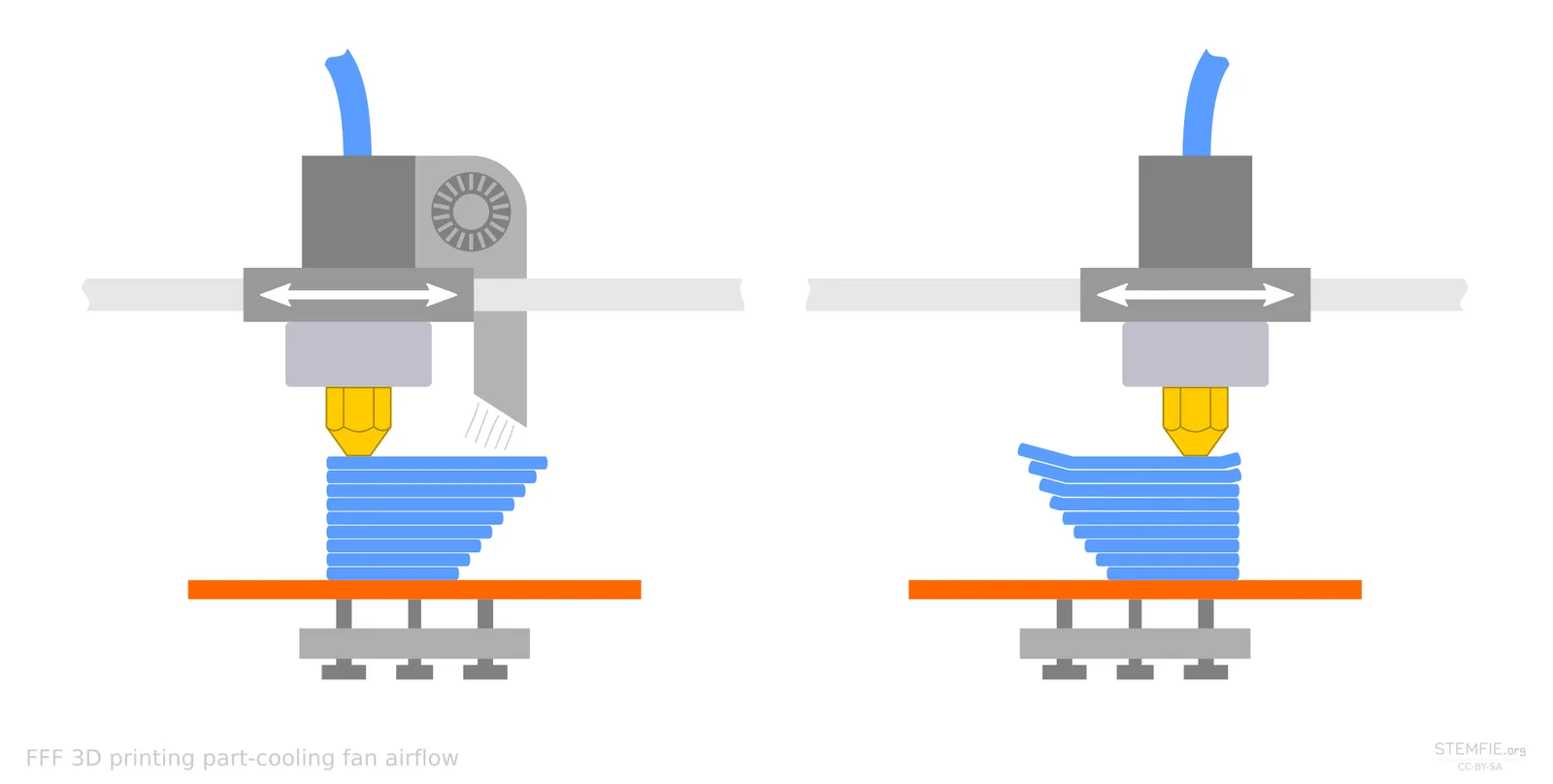

El plástico sale de la boquilla fundido y blando. Durante unos instantes sigue siendo maleable: se puede combar, descolgar, aplastarse bajo el peso de lo que viene encima o deformarse si la boquilla vuelve a pasar cerca. El ventilador de capa acorta esos instantes. No hace nada más. Sopla aire ambiente sobre el hilo recién depositado para que solidifique cuanto antes.

Todo lo que ganas y todo lo que pierdes sale de ese único efecto. Un plástico que solidifica rápido mantiene la forma que le diste. Un plástico que sigue caliente un rato más se funde mejor con lo que tiene alrededor. No puedes tener las dos cosas a la vez, y por eso ningún valor de ventilador es "el correcto": depende de qué necesite esa pieza concreta.

El proceso completo del que forma parte, desde que el filamento entra hasta que la pieza se desprende de la cama, está descrito en cómo funciona una impresora 3D por dentro.

Lo que ganas al enfriar rápido

Enfriar deprisa resuelve todos los problemas que tienen que ver con plástico blando que no se queda donde debe.

Voladizos

Cuando una capa sobresale de la anterior, parte del hilo queda apoyado sobre aire. Si sigue blando, se descuelga y arrastra la siguiente capa hacia abajo; el resultado es esa superficie inferior con aspecto de goteo. Solidificar rápido es lo que permite que ese saliente se sostenga a sí mismo. Por eso el enfriamiento amplía los ángulos que puedes imprimir sin apoyo, un margen que la guía de soportes explica con la regla de los 45°: con buena refrigeración de capa ese límite se estira, y con enfriamiento pobre se encoge.

Puentes

Un puente es un tramo tendido en el aire entre dos apoyos. La boquilla estira el hilo y, si solidifica antes de tener tiempo de descolgarse, el tramo queda recto y tenso. Si no, se comba por el centro. Los puentes son el caso donde el ventilador se nota más rápido y de forma más evidente.

Detalle fino y capas cortas

En una torre delgada, una punta, una letra en relieve o una miniatura, cada capa tarda muy poco en dibujarse, así que la boquilla vuelve a pasar por el mismo punto cuando el plástico de abajo todavía está caliente. Sin enfriamiento, esa zona se acumula, se hincha y pierde definición; con enfriamiento, se mantiene. Es también el motivo de que imprimir varias piezas a la vez a veces salga mejor que una sola: cada capa tarda más y da tiempo a que enfríe.

Esquinas nítidas

En una esquina la boquilla frena, gira y acelera. Ese instante de menor velocidad deposita algo más de material en un plástico que sigue blando, y el vértice se redondea o se abulta. El enfriamiento ayuda a que las aristas queden marcadas en lugar de derretidas.

Si estos síntomas te suenan pero no sabes si el culpable es el enfriamiento u otro ajuste, la torre de temperatura es la prueba que conviene hacer primero: con el ventilador fijo te dice si tu temperatura es la correcta, y si lo es, el sospechoso que queda es el aire.

Lo que pierdes al enfriar rápido

El otro lado de la balanza es menos visible, y por eso hace más daño: no se nota mirando la pieza, se nota cuando la pieza trabaja.

La unión entre capas

Una pieza FDM no es un bloque de plástico continuo. Cada capa se pega a la anterior fundiéndose parcialmente sobre ella, y esa soldadura solo ocurre si la capa de abajo todavía conserva calor cuando llega la de arriba. El ventilador se lo quita. Cuanto más enfrías, más se parecen tus capas a láminas apiladas y menos a un sólido, y más fácil resulta separarlas. Cuando una pieza se abre limpiamente por una línea horizontal, el exceso de enfriamiento es una de las causas del árbol: lo desarrollamos en capas separadas y delaminación. Este punto pesa el doble en piezas funcionales, y es también el motivo de que la orientación de la pieza y el ventilador haya que decidirlos juntos: si has orientado el modelo para que la carga recorra las capas, no tiene sentido debilitar esas capas soplándolas.

Warping y grietas en materiales que se contraen

El plástico encoge al enfriarse. Si una zona se enfría mucho antes que el resto, encoge antes que el resto y tira de sus vecinas: en la base eso levanta las esquinas y, en piezas altas, abre grietas en los laterales. El ventilador de capa es la palanca más directa que tienes sobre ese desequilibrio, aunque no sea la causa de fondo; el mecanismo completo y las demás palancas están en warping: esquinas levantadas. Con materiales muy sensibles, lo que la pieza necesita no es aire sino ambiente estable, y eso se consigue con una impresora 3D cerrada, no con el ventilador.

Riesgo de que la pieza se despegue

Enfriar de más las primeras capas ataca la adhesión a la cama justo cuando es más frágil, lo que nos lleva al punto siguiente.

Por qué el arranque va apagado (y el arbitraje que faltaba)

El principio de una impresión es el único momento en que el ventilador de capa no tiene nada bueno que aportar. La primera capa no se apoya en otra capa: se apoya en la cama, y su agarre depende por completo de que el plástico llegue caliente y se aplaste bien contra la superficie. Enfriarlo ahí es quitarle lo único que lo pega. Por eso la guía de la pieza no se pega a la cama te dice que pongas el ventilador al 0 % en la primera capa, y por eso todos los perfiles de fábrica hacen ya eso mismo.

Ahora bien, si has leído también la guía de elephant foot, habrás visto que ahí se recomienda lo contrario: reforzar el enfriamiento. Parece una contradicción del sitio y no lo es, pero hasta hoy nadie lo había dicho en voz alta, así que lo decimos aquí.

Las dos recomendaciones hablan de capas distintas. Apagar el ventilador se refiere a la capa 1, la que toca la cama: ahí manda la adhesión y el aire solo puede estorbar. Reforzar el enfriamiento se refiere a las capas 2 y 3, cuando la pieza ya está pegada y el enemigo pasa a ser otro: el calor de la cama sigue subiendo por la base y la mantiene blanda mientras el peso de lo que viene encima la aplasta hacia los lados. Eso es el pie de elefante, y ahí un poco de aire da firmeza sin comprometer nada, porque la adhesión ya está conseguida. Por eso la propia guía dice "a partir de la segunda o tercera capa": no está corrigiendo la regla del 0 %, está describiendo el momento siguiente.

La secuencia coherente, entonces, es sencilla: capa 1 sin ventilador, entrada progresiva a partir de la segunda o tercera, y a qué altura llega esa entrada lo decide el material. Con PLA puedes subir enseguida; con PETG y ABS conviene mantenerlo bajo bastante más. Un solo aviso: en materiales sensibles al enfriamiento, como el ABS, ese refuerzo de las capas 2 y 3 hay que hacerlo con cuidado, porque si se enfría de golpe tiende a agrietarse entre capas. Si tu prioridad es el pie de elefante en ABS, casi siempre es mejor atacarlo por la temperatura de cama y el Z-offset que por el aire.

Qué pide cada material

No hay una cifra universal, y desconfía de quien te dé una: depende del conducto de tu máquina, de la geometría de la pieza y de la temperatura de tu taller. Lo que sí es estable es la dirección de cada material, y este sitio ya la tiene publicada de forma coherente:

• PLA: el que mejor tolera el aire, y el que más lo agradece en detalle y voladizos. Aun así, en las primeras capas conviene evitar que apunte directo a las esquinas, que es donde se concentra la tensión.
• PETG: ventilador suave. Enfriado de más pierde una de sus mejores cualidades, que es lo bien que se sueldan sus capas; enfriado de menos se vuelve pegajoso y arrastra hilos.
• ABS: prácticamente apagado. Se contrae mucho y responde al aire agrietándose y levantando esquinas. Lo que necesita es calor estable alrededor.
• TPU y flexibles: menos que con PLA. En una pieza que va a flexar toda su vida, la unión entre capas es justo lo que trabaja, y enfriar de más la debilita. El detalle está en cómo imprimir con TPU flexible sin fallos.

Si quieres entender por qué cada uno se comporta así —cuál se contrae, cuál suelda mejor, cuál aguanta más calor en uso— la comparación completa está en PLA vs ABS vs PETG y el panorama general en tipos de filamento.

Cómo se ajusta y cómo se lee el resultado

El ventilador de capa se controla desde el laminador, no desde la pantalla de la impresora, y aparece con nombres como refrigeración, cooling o ventilador de pieza en Cura, PrusaSlicer, Orca Slicer y Bambu Studio. Es uno de los ajustes que de verdad cambian la pieza, junto a los que repasa la guía de los mejores laminadores 3D gratis y qué hace cada ajuste.

Más allá del valor general, hay tres controles que casi nadie mira y que valen más que subir o bajar el porcentaje a ciegas:

• La capa en la que empieza a soplar. Es el ajuste del que habla toda la sección anterior y el que más problemas evita.
• El refuerzo en voladizos y puentes. Casi todos los laminadores permiten soplar más solo en esos tramos, que es la forma de ganar geometría sin castigar la pieza entera.
• El mínimo por tiempo de capa. Cuando una capa se dibuja demasiado rápido, el laminador puede frenar la impresión o subir el aire para dar margen a que enfríe. Es lo que salva las torres finas y las puntas.

Para leer el resultado, cambia una cosa a la vez e imprime algo que te dé señal: una pieza con voladizos progresivos y un puente te dice si te falta aire, y una pieza que puedas partir con las manos te dice si te sobra. Y si el defecto que persigues no encaja en ninguno de los dos lados de esta balanza —hilos entre piezas, sombras repetidas en las paredes, capas que se desplazan—, el ventilador no es tu problema: hay una guía para cada uno en el índice de problemas de impresión 3D.
