Cómo reparar un archivo STL con la malla rota

Cómo se nota que el archivo está roto

Casi nadie llega aquí por curiosidad. Estos son los síntomas que delatan un archivo defectuoso, y reconocerlos te ahorra horas de tocar parámetros que no tienen la culpa.

• El laminador te avisa. Dice que el modelo no es sólido, que la malla no es válida o —peor— que ya lo ha reparado él por su cuenta.
• Aparece relleno donde no debería. En la vista por capas ves líneas cruzando el aire o zonas macizas en mitad de un hueco.
• Faltan caras y se ve el interior. Al girar el modelo hay ángulos desde los que se ve el hueco por dentro.
• La pieza sale hueca cuando debería ser maciza (o al revés). El laminador no logra decidir qué es material y qué es aire.
• El previsualizado muestra zonas que no existen: membranas planas, bultos fantasma o superficies que no estaban en el modelo original.
• El tamaño no tiene sentido. La pieza llega diminuta o descomunal, sin relación con las medidas que anunciaba el autor.

Qué significa "malla no cerrada"

Aquí está la idea que explica casi todo lo demás. Un archivo STL no guarda un objeto sólido: guarda una cáscara de triángulos, una piel que envuelve el volumen. El sólido no está escrito en el archivo; el laminador lo deduce a partir de esa piel.

Para que la deducción funcione, la piel debe estar completa y cerrada: cada arista tiene que encontrarse con la de su triángulo vecino, sin rendijas. Una malla así se llama estanca, y la comparación clásica es la de un globo: si aguantaría agua sin gotear, el laminador sabrá qué hay dentro y qué hay fuera.

Cuando falta un triángulo se abre un agujero y por ahí se escapa la lógica del programa: al cortar esa altura, el contorno no cierra, es una línea abierta en vez de un perímetro. El laminador improvisa, y de ahí salen las capas incompletas y el relleno errático.

Esos agujeros vienen de exportaciones interrumpidas, de booleanas que fallaron a medias y, sobre todo, de capturas de la realidad: un modelo obtenido con el teléfono llega casi siempre con zonas sin cerrar, como explicamos en la guía para escanear objetos con el teléfono. La buena noticia es que un agujero pequeño es el defecto más fácil de arreglar de la lista.

Normales invertidas y caras sueltas

Cada triángulo tiene una cara que mira hacia fuera y otra que mira hacia dentro. Esa orientación se llama normal, y le dice al programa por qué lado está el material. Si algunos están del revés, el laminador cree que ahí el interior es exterior: el relleno se invierte y las paredes desaparecen. En la vista del laminador esas zonas suelen dibujarse con otro tono, como manchas, para que puedas cazarlas.

Muy cerca viven otros dos defectos:

• Caras sueltas. Triángulos que no comparten arista con nadie: fragmentos huérfanos que aparecen como esquirlas o membranas ajenas a la pieza.
• Caras duplicadas. Dos triángulos superpuestos, típicos de copiar y pegar geometría. El programa no sabe cuál es la buena y produce paredes dobles o contornos temblorosos.

Estos tres son los defectos más agradecidos: casi siempre los resuelve la reparación automática, porque el arreglo es mecánico —voltear lo que está del revés, borrar lo que sobra y coser lo que está separado.

El modelo que se atraviesa a sí mismo

Este es distinto, y por eso se resiste. En una autointersección no falta nada: sobra. Dos volúmenes del modelo se cruzan sin haber sido fusionados de verdad, así que dentro del material hay superficie que no debería existir.

Piensa en un mango pegado a un cuerpo o en un texto en relieve apoyado sobre una placa. Si no se aplicó una unión booleana, cada volumen conserva su piel completa, incluida la parte enterrada dentro del otro. Por fuera el modelo parece perfecto; por dentro hay paredes en mitad del material. El laminador se encuentra con contornos dentro de otros contornos y tiene que adivinar cuál delimita material: a veces acierta y a veces genera cavidades fantasma o perímetros duplicados justo en la unión.

Un agujero es información que falta, y un programa puede rellenarla. Una autointersección es información contradictoria, y ahí ninguna reparación automática puede adivinar qué querías tú.

El archivo que llega con la escala equivocada

Este no es un defecto de la malla, pero se manifiesta el mismo día y confunde igual. Un STL no guarda unidades: guarda números. El archivo dice que un vértice está en la posición 10, pero no si ese 10 son milímetros, centímetros o pulgadas. Quien lo abre decide, y casi todos deciden milímetros.

• Un modelo diseñado en pulgadas leído como milímetros llega 25,4 veces más pequeño: la pieza es miniatura, pero perfectamente proporcionada.
• Un modelo diseñado en metros leído como milímetros llega 1 000 veces más pequeño y aparece como una mota sobre la cama. Suele venir de arquitectura o de escaneo.

El arreglo es trivial: escalar por ese factor en el laminador. Lo difícil es saber cuál era la medida buena. Antes de escalar a ojo, busca en la ficha del modelo una cota conocida —el diámetro de un tornillo, la altura total— y ajusta hasta que cuadre; si la pieza debe encajar con un objeto físico, mide el objeto y úsalo de patrón. Y ya que estás en la ficha, revisa en qué condiciones puedes usar el archivo: las licencias las desglosamos en dónde descargar modelos 3D gratis.

Las tres vías, de la más barata a la más cara

Ahora que sabes qué está roto, la reparación se ordena sola: empieza por la vía más barata y sube un escalón solo cuando la anterior no baste. Mucha gente abre un modelador para un problema que se resolvía con dos clics.

Vía 1: la reparación automática que ya trae tu laminador

Los cuatro laminadores gratuitos más usados —Ultimaker Cura, PrusaSlicer, Orca Slicer y Bambu Studio— incorporan algún mecanismo para cerrar mallas defectuosas: en unos trabaja en silencio al importar, en otros es una opción que marcas.

Es lo primero que hay que probar, porque no cuesta nada y resuelve la mayoría de los casos. Dos advertencias: guarda el archivo original con otro nombre antes de tocar nada, y recuerda que el mensaje de "reparado" no es la prueba. La prueba es volver a recorrer la vista previa por capas.

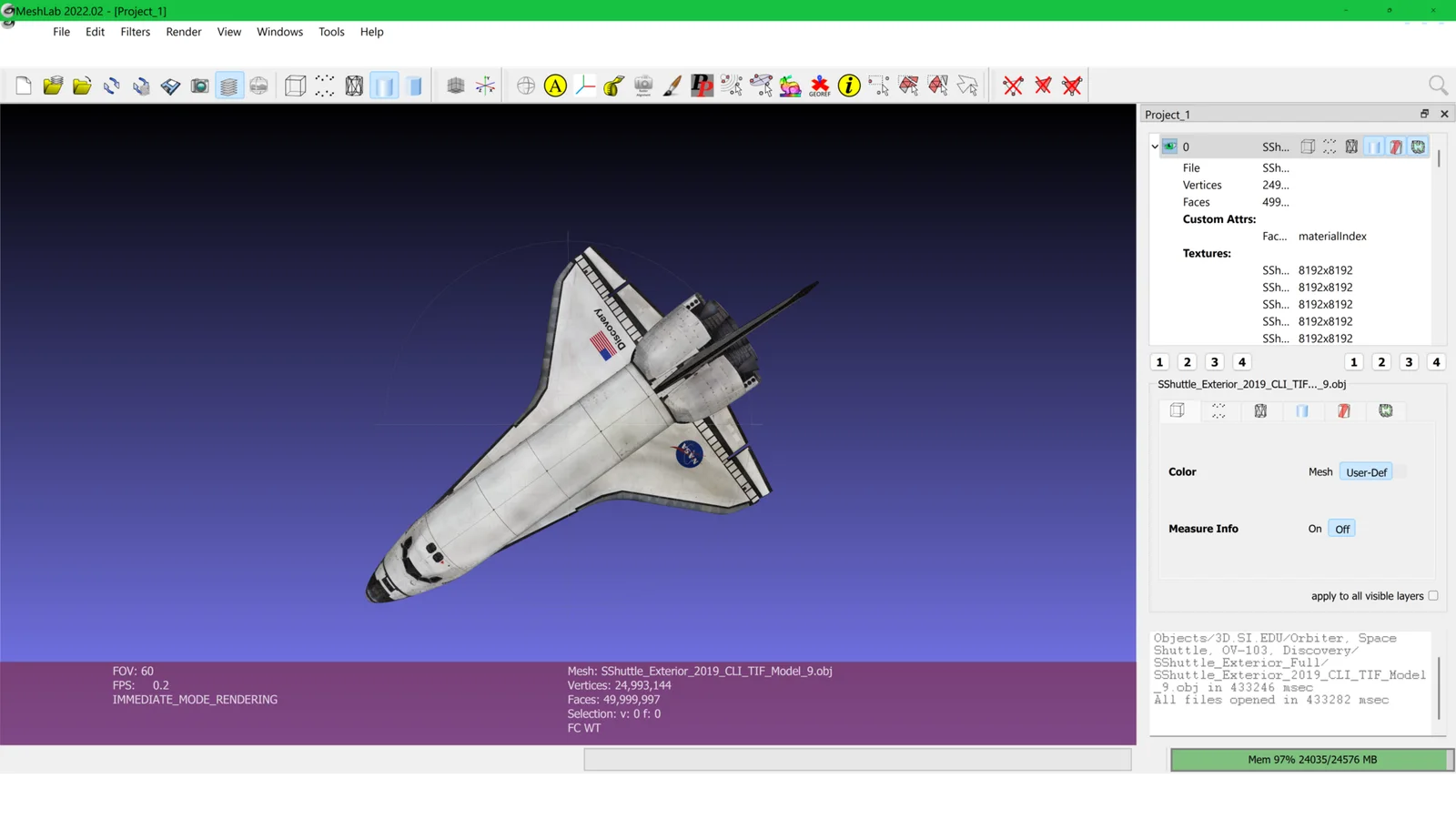

Vía 2: un reparador de mallas dedicado

Si el laminador no puede o el resultado empeora, el siguiente escalón son las herramientas cuyo único trabajo es analizar y coser mallas. Lo que ganas es control y visibilidad: te enumeran los defectos, te los señalan sobre el modelo y te dejan decidir —cerrar un agujero grande respetando la curvatura, eliminar fragmentos huérfanos, quedarte solo con el volumen principal o regenerar una zona concreta. Es también la vía honesta cuando el modelo viene de una captura de la realidad, porque ahí los agujeros no son un accidente: son parte del proceso.

Vía 3: rehacer la zona rota en un modelador

La última vía es la única que resuelve los problemas de intención. Ningún algoritmo sabe que esos dos volúmenes que se cruzan tenían que ser uno solo, ni cómo era el detalle que falta en la zona destruida.

Aquí abres el archivo en un programa de modelado y haces cirugía: aplicas la unión booleana que faltaba, borras la región defectuosa y la reconstruyes, o rehaces la pieza tomando el modelo roto como referencia de medidas. Es la vía más cara en tiempo, pero la única que devuelve un archivo del que fiarse. Si aún no tienes programa, empieza por nuestra comparativa de programas de diseño 3D gratis y elige según el tipo de pieza: no se repara igual una carcasa técnica que una figura orgánica.

Si el archivo está sano y la pieza sigue saliendo mal

Esta es la frontera de la página, y se cruza por error muy a menudo. Todo lo anterior arregla fallos que están dentro del archivo. Si el archivo está bien y la pieza física sale mal, ninguna reparación de malla va a servirte.

Da por sano el archivo cuando se cumplen tres cosas: el laminador no protesta, la vista previa por capas es coherente y las medidas coinciden con las que esperabas. En ese momento, cierra esta guía. Si aun así la pieza se despega de la cama, se levanta por las esquinas, sale con hilos, aparece con capas desplazadas o se queda corta de material, el problema está en la máquina, en el material o en los parámetros: cada síntoma con su causa está en problemas de impresión 3D y sus soluciones.

Ninguna reparación de malla arregla una cama mal nivelada. Si reparar no cambió nada, deja de reparar y vete a calibrar.

Cuándo dejarlo por imposible

Reparar tiene un límite económico, y reconocerlo a tiempo es parte del oficio. Señales de que ese archivo no se salva:

• La malla es un amasijo de fragmentos. No hay un volumen principal que rescatar, solo superficies sueltas que nunca formaron un sólido.
• El defecto está justo en lo que te importa. Si el agujero coincide con la rosca o el encaje que da sentido a la pieza, lo que salga será una invención del programa.
• La reparación cambia la pieza: cierras el agujero y aparece una superficie lisa donde había textura, o una arista viva se convierte en un bulto.
• Llevas más tiempo reparando que el que costaría rehacerla. Es la señal definitiva, y llega antes de lo que uno admite.

Cuando toque rendirse hay tres salidas. La más rápida, buscar otro archivo: el mismo objeto suele existir en varias versiones y una alternativa bien exportada te ahorra la tarde. La segunda, remodelar la pieza usando el archivo roto solo como referencia. La tercera, si la pieza es sencilla, dibujarla de nuevo desde cero.

Y una nota si esto no es un hobby. Cuando el STL defectuoso lo trae un cliente, el tiempo de repararlo es trabajo y tiene que aparecer en el presupuesto en lugar de regalarse; cómo plantear esa conversación la tratamos en cómo cotizar un trabajo de impresión 3D. Y si el que publica archivos eres tú, revisar la malla antes de subirla es lo mínimo que espera quien la descarga: el resto del checklist está en vender modelos 3D y diseños STL.
